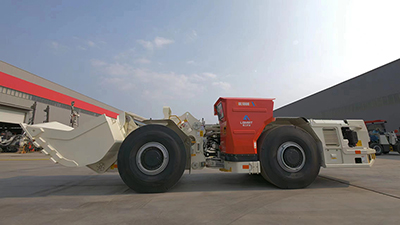

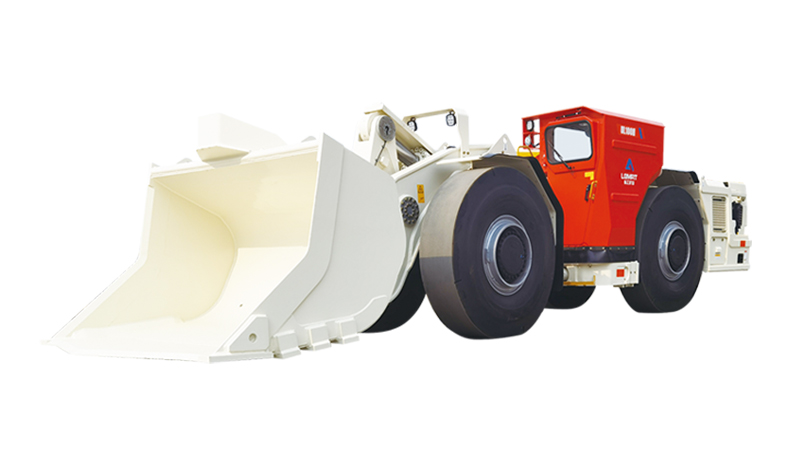

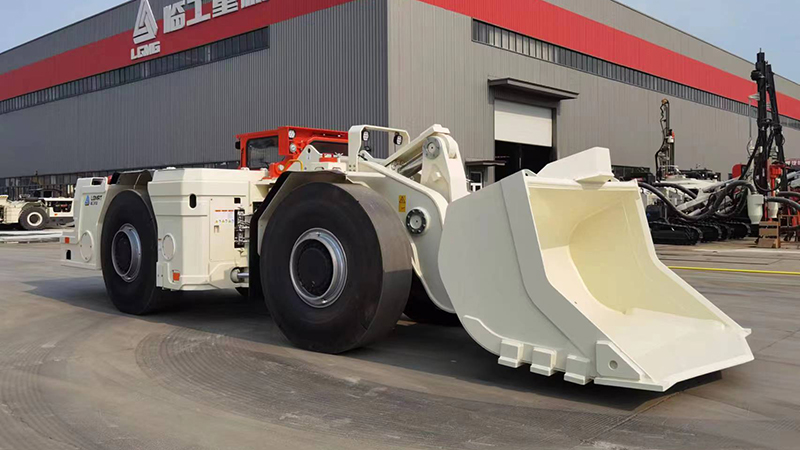

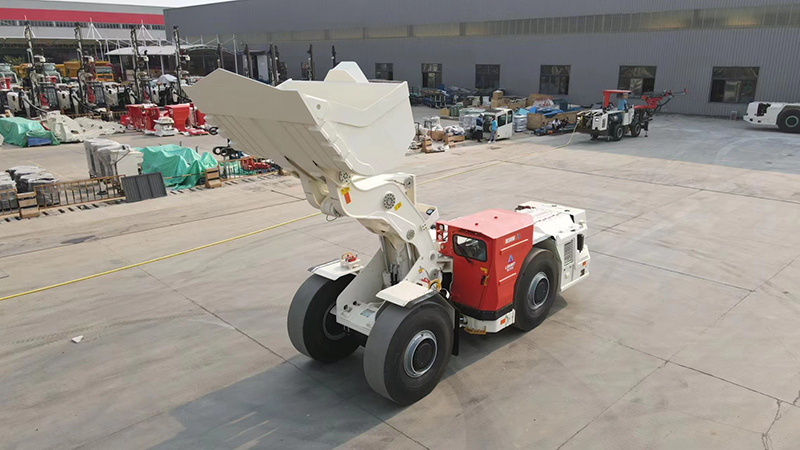

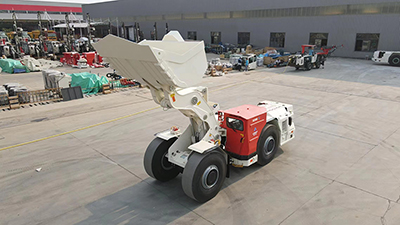

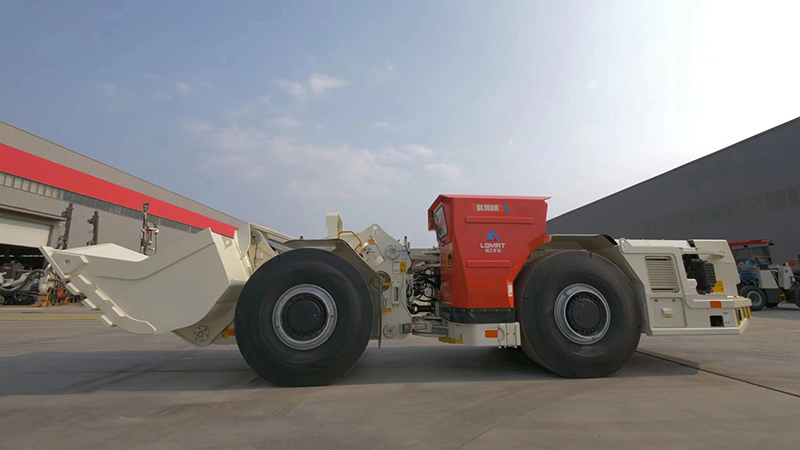

La cargadora subterránea diésel TK100H es una opción ideal para operaciones mineras con carreteras de más de 3.5m x 3.5m, con una impresionante capacidad nominal de 10 toneladas. Sus características sobresalientes incluyen una estructura compacta, potencia de pala robusta, confiabilidad y longevidad, especialmente adecuadas para las duras condiciones de minería subterránea. Con sus raíces en el prototipo pionero Sandvik EJC210, es fácil ver por qué una pieza de ingeniería tan impresionante ha dejado su huella.
CaracterísticasModelo | TK100H |
Carga nominal (kg) | 10000 |
Longitud*ancho*altura (mm) | 9700*2550*2350 |
Max. fuerza de pala (kN) | 225 |
Max. fuerza de tracción (kN) | 235 |

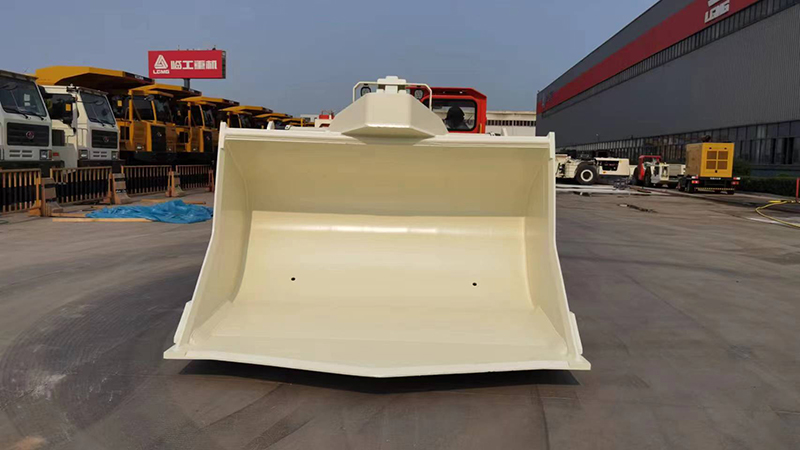

Capacidad estándar de la cuchara (m³) | 4.5 |
Velocidad hacia adelante y hacia atrás | |
1ª marcha (km/h) | 4.5 |
2ª marcha (km/h) | 10 |
3ª marcha (km/h) | 20 |
4ª marcha (km/h) | 25 |
Tiempos de ciclo hidráulico | |
Tiempo de elevación del brazo (s) | 6.5 |
Tiempo de descenso del brazo (s) | 5.0 |
Tiempo de inclinación (s) | 3.2 |
Masa en vacío | |
Peso total (kg) | 30100 |
Carga por eje delantero (kg) | 13450 |
Carga por eje trasero (kg) | 16650 |
Motor diésel | |
Modelo (Volvo) | TAD1150VE |
Potencia nominal de salida (kW) | 235 |
Número de cilindros | 6 |
Desplazamiento (L) | 10.84 |
Método de enfriamiento | Enfriamiento por agua |
Filtro de aire | Donaldson |
Estándar de emisión | Tier 3 |
Consumo medio de combustible (L/H) | 23.5 |
Volumen del tanque de combustible (L) | 380 |
Convertidor de par | |
Modelo | DANA C5000 |
Caja de cambios | |
Modelo | DANA R36000 |
Eje motriz | |
Eje delantero | DANA 20D |
Eje trasero | DANA 20D |
Neumático | |
Modelo/talla | 18.00 R25 |
Sistema hidráulico | |
Bomba hidráulica | Rexroth |
Válvula de control | Parker |
Cilindro de dirección | LGMRT |
Filtro (μ/m) | 10 |
Cilindro de elevación | LGMRT |
Cilindro basculante | LGMRT |
Sistema de frenado | |
Acumulador | Aurel |
Elemento de freno | MICO |
Freno | Tipo húmedo normalmente cerrado |
Sistema eléctrico | |
Generador | 24V, 55A |
Batería | 120Ah |
Motor de arranque | 24V, 5.5kW |
Iluminación | LED 8-35W |
Componentes de control electrónico | Schneider |
Radio de giro | |
Max. ángulo de dirección (°) | ±42.5 |
Max. radio de distancia interior (mm) | 2700 |
Min. radio de distancia exterior (mm) | 7100 |
Sistema de lubricación | |
Método de lubricación | Manual centralizado |
Dispositivos de seguridad | |
Techo de seguridad | ROPS Y FOPS |
Extintor de incendios portátil | |
Cinturón de seguridad | |
Interruptor principal | Botón de bloqueo/freno/botón de parado de emergencia |
Alerta de marcha atrás | |
Opcionales | |
Cubo/cuchara | 4.0m³/5.0 m³ |
Control remoto inalámbrico | |
Sistema automático de extinción de incendios | |
Vídeo de marcha atrás | |
Lubricación centralizada automática | |
Dientes de cubo reemplazables resistentes al desgaste | |
Neumáticos sin cámara | |
Sistema de pesaje de rascadores | |
Sistema de estabilización de la pluma rascadora |
