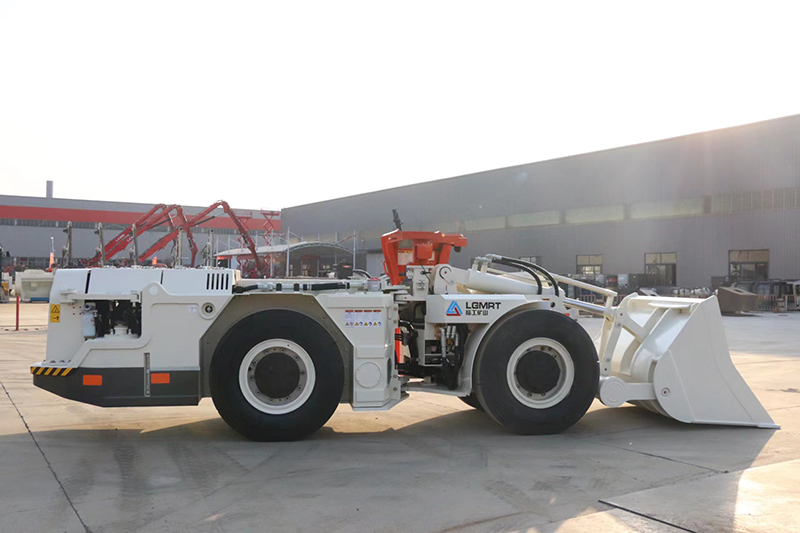

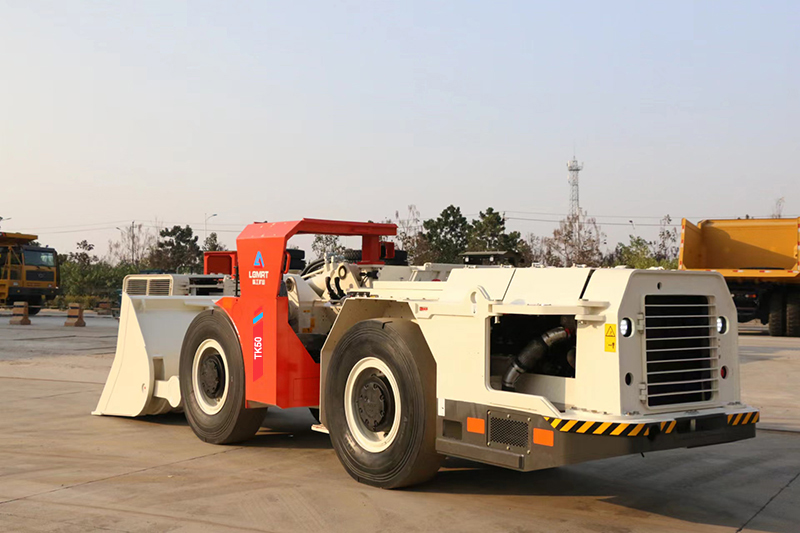

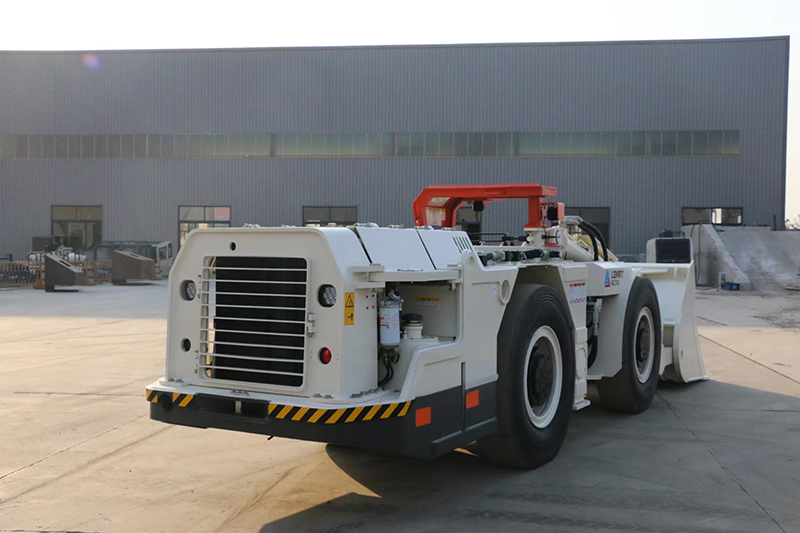

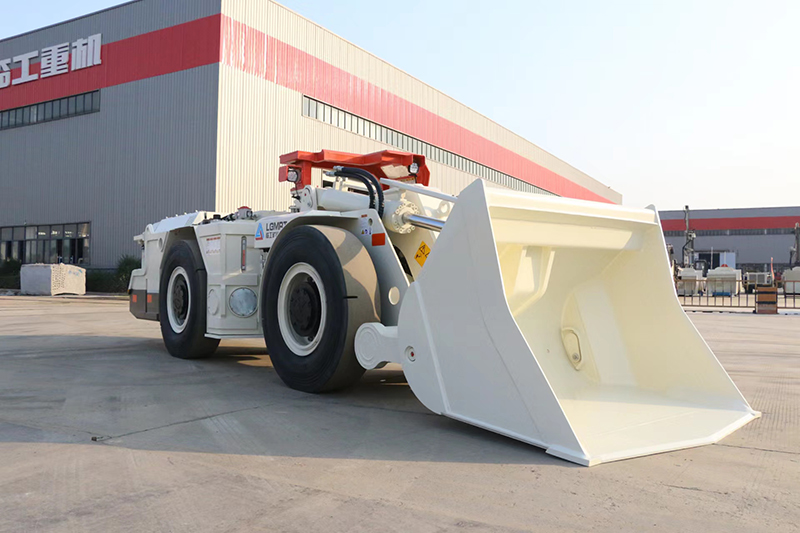

La cargadora subterránea diésel de la serie TK50 es la elección perfecta para operaciones de carga, transporte y descarga subterráneas. Cuenta con un diseño compacto y sencillo, lo que garantiza la máxima eficiencia y fiabilidad incluso en los entornos subterráneos más duros. Beneficiándose de sus capacidades de pala de 3m*3m, esta cargadora subterránea es ideal para la minería de metales a cualquier escala.
Características| Modelo | TK50D | TK50H |
| Carga nominal (kg) | 5000 | 5000 |
| Longitud * ancho * altura (mm) | 7020*2550*2350 | 7135*1790*2010 |
| Fuerza máxima de la pala (kN) | 103 | 60 |
| Máxima tracción (kN) | 126 | 102 |
| Carga de vuelco | 100kN | 9000KG |
| Capacidad estándar de la cuchara (m3) | 2.5 | 2.5 |
| Velocidad hacia adelante y hacia atrás | ||
| 1ª marcha(km/h) | 5.2 | 4.4 |
| 2ª marcha (km/h) | 8.8 | 10.7 |
| 3ª marcha (km/h) | 18.5 | 19.4 |
| 4ª marcha (km/h) | 22.8 | |
| Masa sin carga | ||
| Peso bruto (kg) | 14000 | 13400 |
| Carga por eje delantero (kg) | 6000 | 5900 |
| Carga por eje trasero (kg) | 8000 | 7500 |
| Tiempos de ciclo hidráulico | ||
| Tiempo de elevación (s) | 5 | 5 |
| Tiempo de descenso (s) | 4 | 3.5 |
| Tiempo de inclinación (s) | 3 | 4.5 |
| Motor diésel | ||
| Modelo | Cummins QSB4.5 | Deutz TCD2013 L04 2V |
| Potencia nominal de salida (kW) | 97 | 105 |
| Número de cilindros | 4 | 4 |
| Desplazamiento (L) | 4.5 | 4.76 |
| Método de enfriamiento | Enfriamiento por agua | Enfriamiento por agua |
| Filtro de aire | descarga seca | descarga seca |
| Estándar de emisión | Tier 3 | Tier 3 |
| Volumen del tanque de combustible (L) | 200 | 200 |
| Radio de giro | ||
| Ángulo de dirección máximo (°) | ±38 | ±38 |
| Radio de distancia interior mínimo (mm) | 3050 | 2845 |
| Radio de distancia exterior mínimo (mm) | 5300 | 5140 |
| Sistema de lubricación | ||
| Método de lubricación | Manual centralizado | Manual centralizado |
| Convertidor de par | ||
| Modelo | LGMRT | DANA C273 |
| Eje motriz | ||
| Eje delantero | Meitong CY2F | LGMRT 1910000AF |
| Eje trasero | Meitong CY2F | LGMRT 1910000AF |
| Caja de cambios | ||
| Modelo | LGMRT | DANA R32000 |
| Neumático | ||
| Modelo | 12.00-24 | 12.00-24 |
| Sistema hidráulico | ||
| Bomba hidráulica | LGMRT | PERMCO |
| Válvula de control | LGMRT | Parker |
| Cilindro de dirección | LGMRT | |
| Filtro(μm) | 10 | 10 |
| Cilindro de elevación | LGMRT | |
| Cilindro basculante | LGMRT | |
| Sistema de frenado | ||
| Acumulador | Aurel | Olaer |
| Elemento de freno | SAFIM | SAFIM |
| Freno | Tipo húmedo normalmente cerrado | SAFIM |
| Sistema eléctrico | ||
| Generador | 24V, 55A | 24V, 55A |
| Motor de arranque | 24V, 6kW | 24 V, 4 kW |
| Iluminación | LED 4-35W | 4 × 70 W |
| Componentes de control electrónico | Schneider | |
| Dispositivos de seguridad | Techo de seguridad (ROPS y FOPS) | Techo de seguridad (ROPS y FOPS) |
| Extintor de incendios portátil | Extintor de incendios portátil 4kg | |
| Cinturón de seguridad | Cinturón de seguridad | |
| Bloqueo del interruptor principal/botón de freno/botón de parado de emergencia | Bloqueo del interruptor principal | |
| Alerta de marcha atrás | Alerta de marcha atrás | |
| Opcionales | Cubo/cuchara 2.0m³, 1.7 m³ | Dientes de cubo reemplazables resistentes al desgaste |
| Control remoto inalámbrico | Cubo/cuchara 2.0m³ 1.7 m³ | |
| Purificador de gases de escape (DOC+DPF) | Control remoto inalámbrico | |
| Sistema automático de extinción de incendios | Purificador de gases de escape (DOC+DPF) | |
| Imagen inversa | Imagen inversa | |
| Lubricación centralizada automática | Lubricación centralizada automática | |
