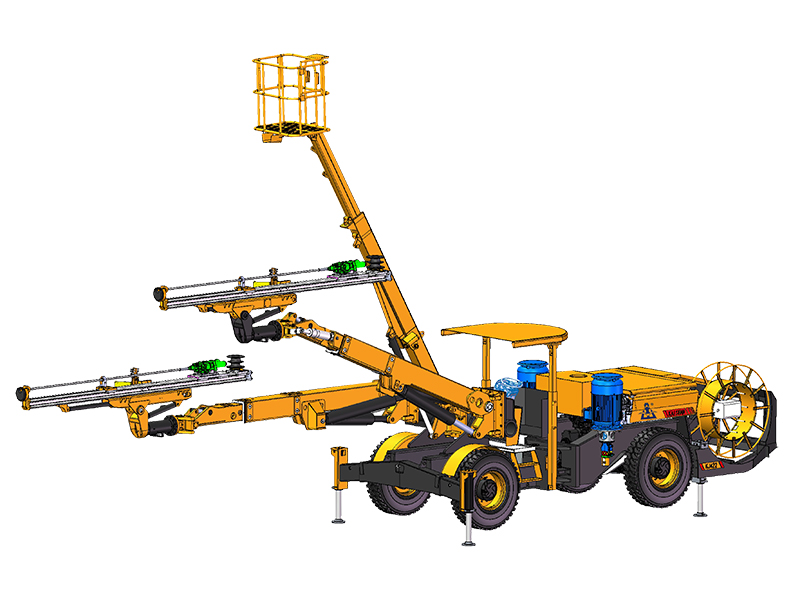

Usos y características La perforadora hidráulica con martillo en cabeza KJ422 es apta para trabajos de perforación de túneles con una medida de 16 a 95 metros cuadrados. La máquina puede llevar a cabo la perforación por percusión y anclaje de rocas en vertical, transversal y horizontal.
La máquina perforadora cuenta con un brazo de perforación flexible en dos coordenadas rectangulares simétricas, y ofrece una visibilidad completa sin puntos ciegos. La función de paralelismo automático y de rodamiento de 360 ° permite el posicionamiento rápido y preciso para la perforación frontal y la perforación lateral.
La configuración de este equipo de perforación le permite al operador tener una buena visión y el chasis de 4 ruedas motrices potente y bien equilibrado garantiza una conducción flexible, rápida y segura en túneles angostos.
Para el impacto de alta frecuencia se utiliza el pistón escalonado en el brazo de perforación con el fin de mejorar la transferencia de la onda de choque y la velocidad de la perforación, y reducir además el desgaste de las herramientas.
El espacio óptimo y las funciones automáticas ayudan a que el operador logre la perforación de forma segura, rápida y precisa;
Todas las piezas importantes se encuentran bien protegidas, y se puede realizar el mantenimiento con facilidad.

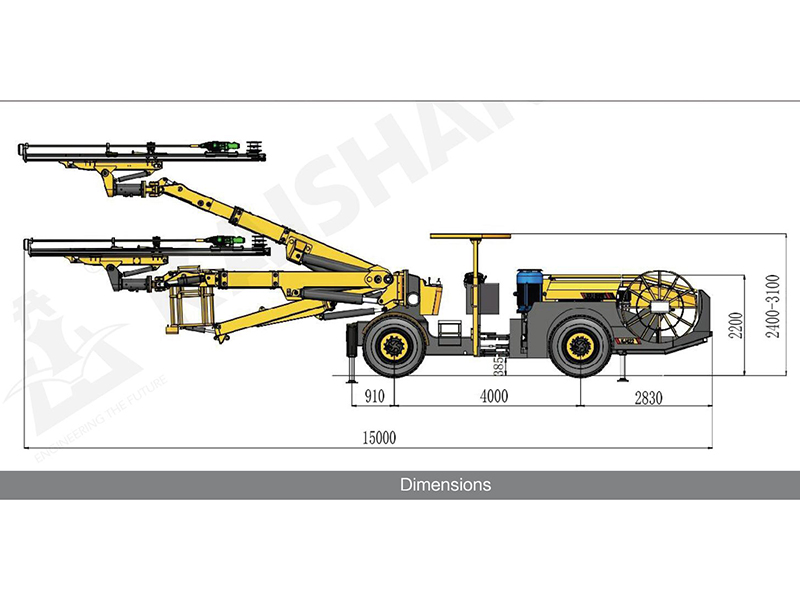

Dimensión

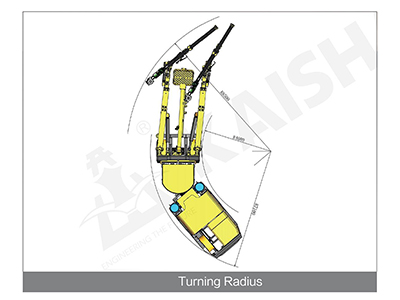

Radio de giro

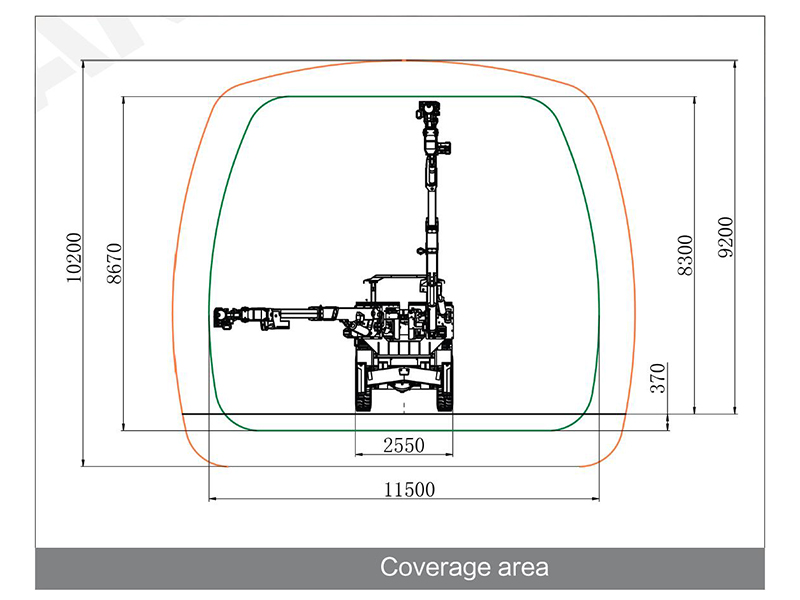

Área de cobertura
Parámetros técnicos 1、Medidas y peso
Longitud
15000mm
Anchura
2550mm
Altura
2400/3100mm
Peso
22000kg apróx. (excluye banco de trabajo)
Velocidad de desplazamiento horizontal
10km/h
Capacidad de ascenso en pendiente máxima
25%（14°）
Protección de seguridad
Nivel de ruido
＜100dB(A)
Techo de seguridad ajustable
conforme a las normas POPS y ROPS
2、Sistema de agua y aire
Compresor de aire
1×JN11
Consumo de aceite lubricante
2×180-250 g/h
Capacidad del compresor de aire
1.55m³/min
Presión
8 bar
Bomba de agua
1×CR15
Dispositivo de la lubricación del husillo
Bomba lubricante de pulso electrónico
Potencia
11kW
Consumo de aire de la lubricación
2×0.3m³/min
Capacidad de la bomba de agua
12m³/h
3、Protección de seguridad
Nivel de ruido
＜100dB(A)
Techo de seguridad ajustable
conforme a las normas FOPS y ROPS
4、Chasis
Motor diésel
QSB5.9-C160 Cummins
Freno de estacionamiento
Freno de disco húmedo
Purificación de las emisiones de escape
Catalizador de escape
Freno de desplazamiento
Freno mecánico
Sistema impulsor
Convertidor de par hidráulico + caja de engranajes
