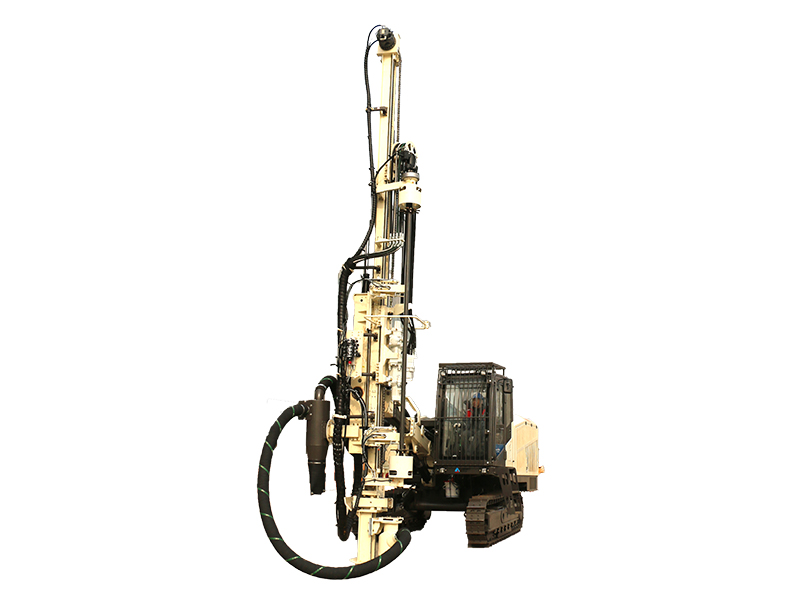

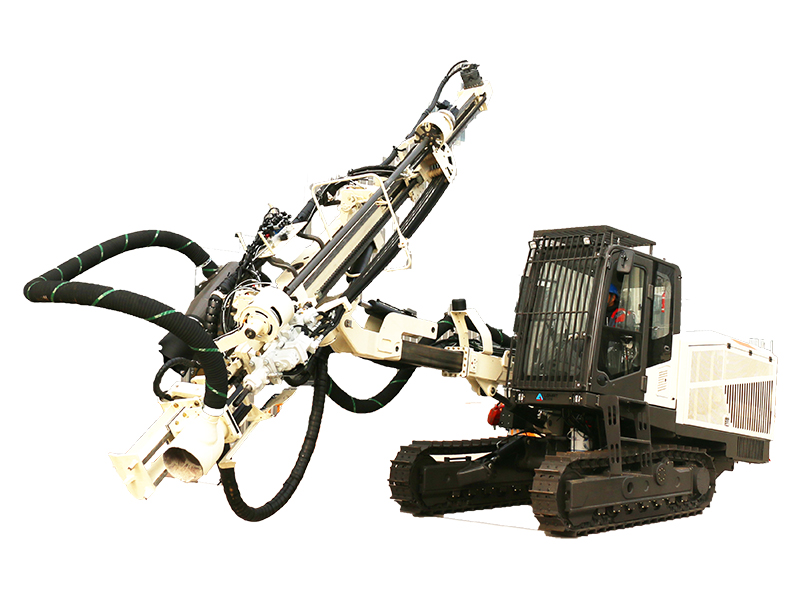

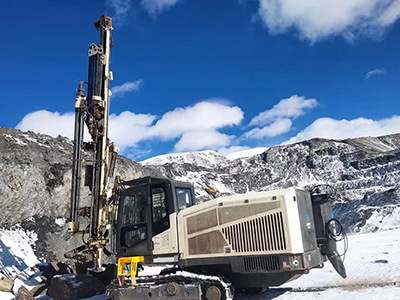

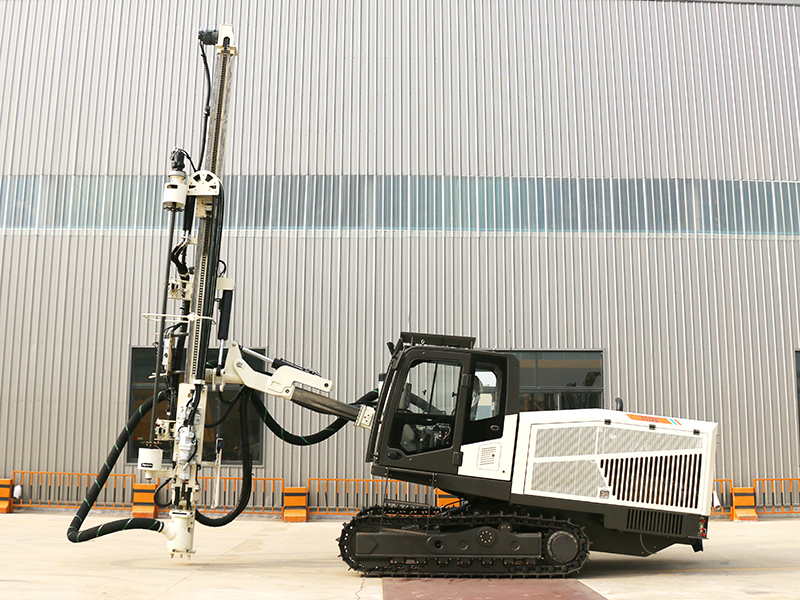

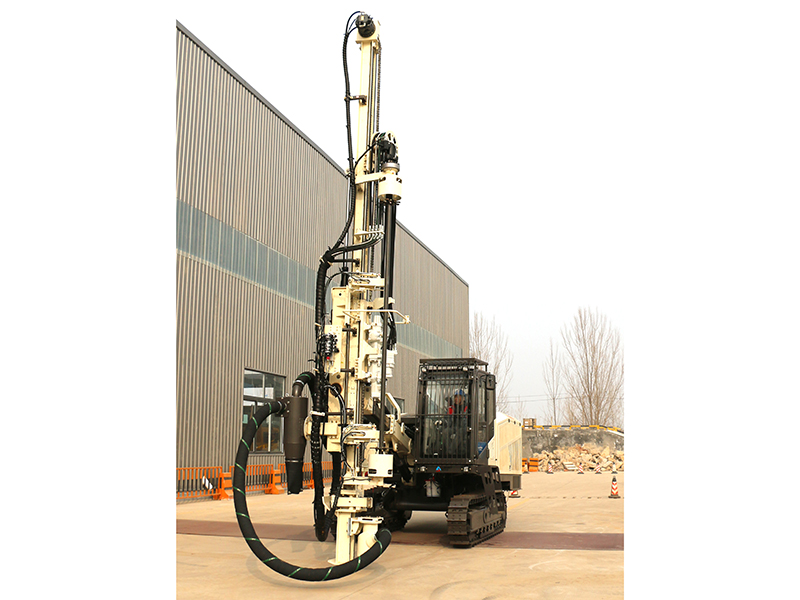

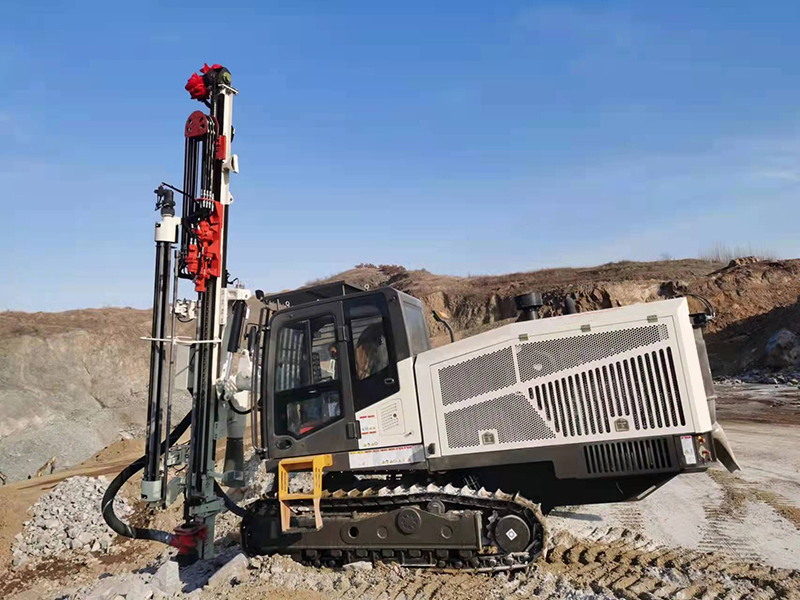

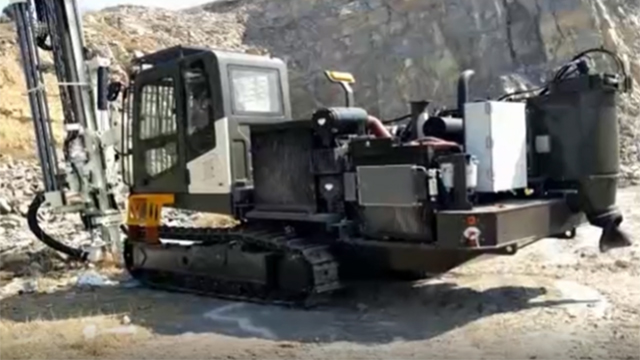

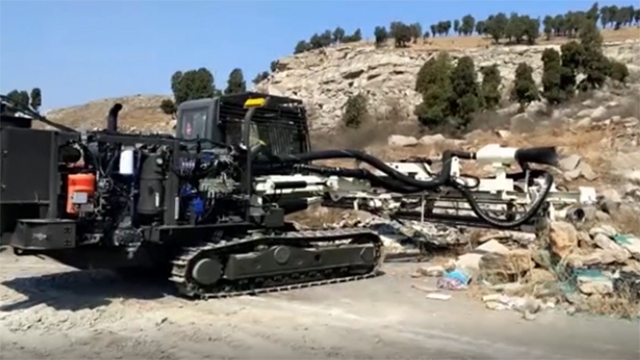

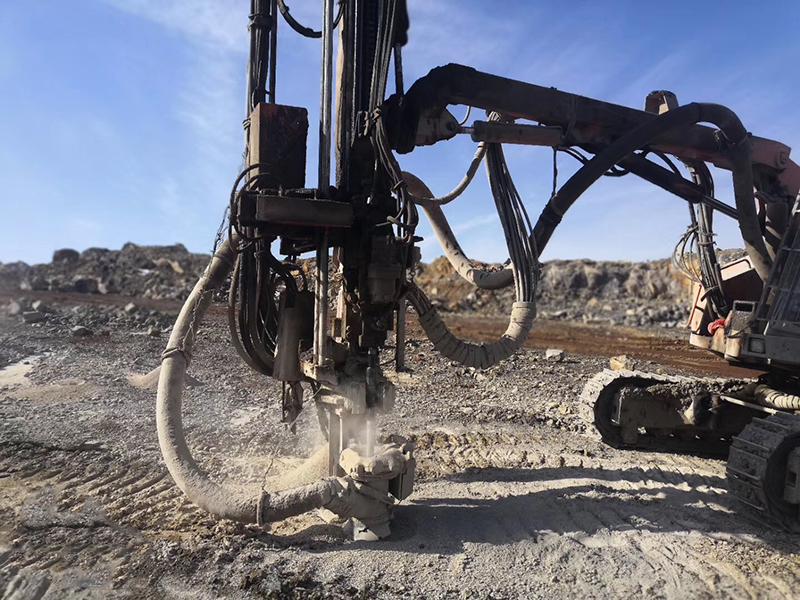

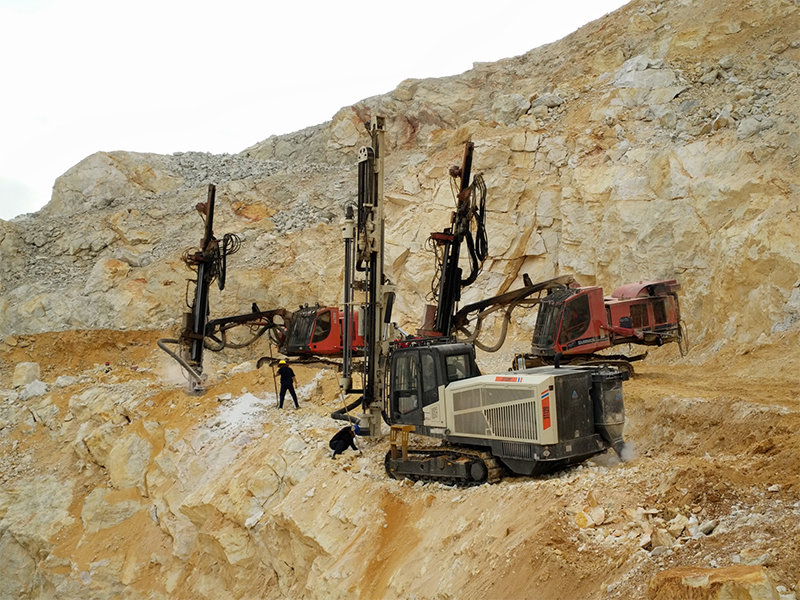

Perforadora con martillo en cabeza TP-120H

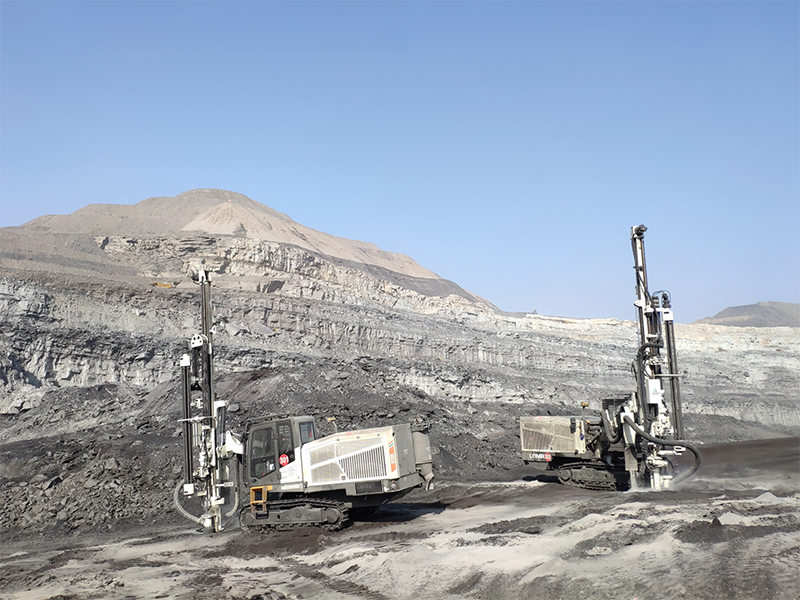

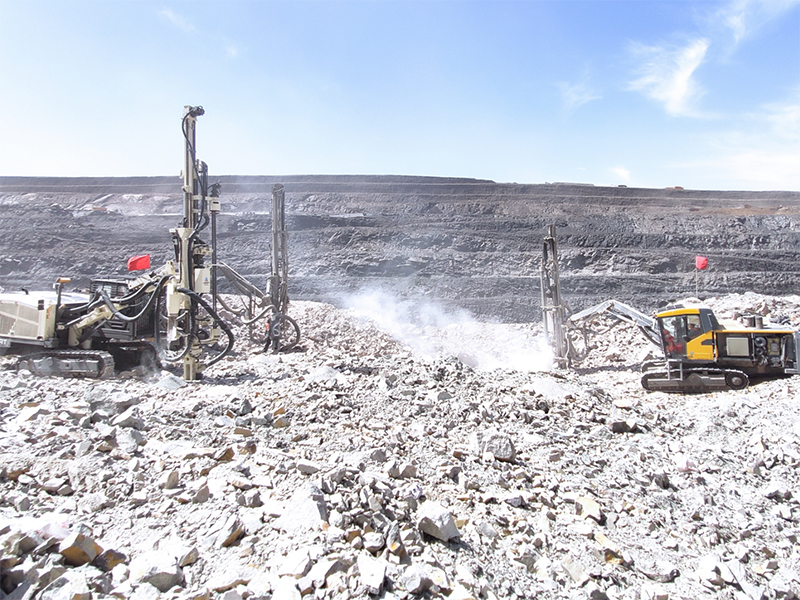

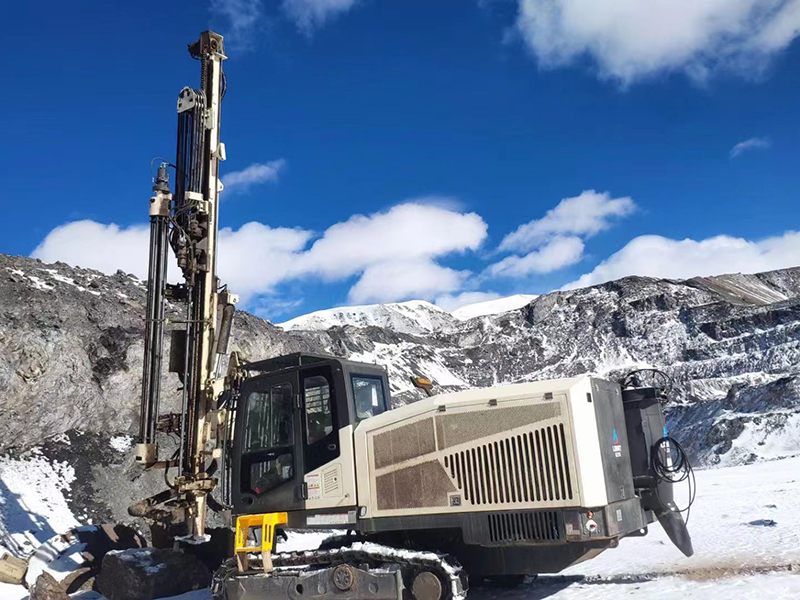

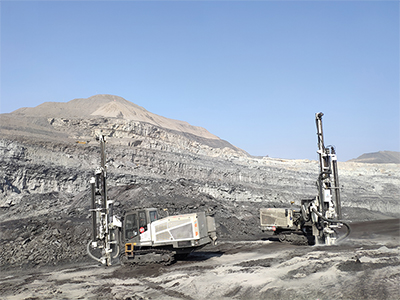

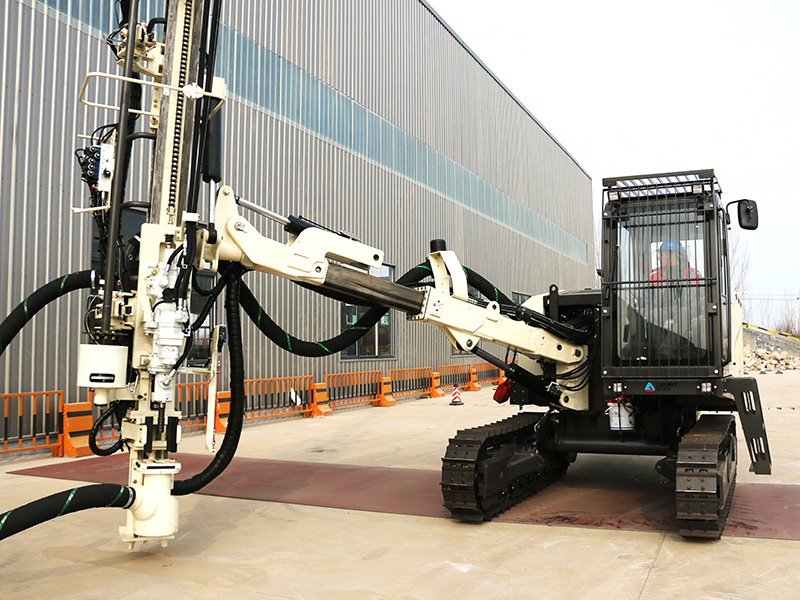

La perforadora con martillo en cabeza de la serie TP-120H se ha desarrollado a partir de la clásica serie Sandvik DG. Su innovador diseño de pluma telescópica y la función de oscilación de todo el vehículo permiten perforar en una amplia gama de condiciones, lo que la convierte en la opción perfecta para todo tipo de proyectos de ingeniería y minería.
- Alta eficiencia integral
El equipo de perforación de martillo superior de superficie utiliza el martillo Sandvik para garantizar la máxima eficiencia durante las operaciones de perforación. - Bajo costo de operación
El equipo de perforación incorpora sistemas de control de tecnología de perforación de última generación, lo que garantiza una calidad de perforación superior. El sistema hidráulico inteligente y sensible a la carga y el sistema de gestión del compresor de aire reducen eficientemente el consumo de combustible, lo que resulta en menores costos operativos. - Seguridad y protección del medio ambiente
El equipo de perforación de martillo superior de superficie prioriza la seguridad y la protección del medio ambiente, particularmente en el contexto del establecimiento de una mina verde.
| Características principales | |
| Diámetro de perforación | 76 - 127 mm (3” - 5”) |
| Herramientas de roca | T51 rods |
| Rendimiento de perforación de roca | LD120H, 22 kW |
| Potencia del motor | 179 kW |
| Capacidad de descarga del aire | 9.6 m³/min, 10 bar |
| Peso total | 16 500 kg |
| Perforación de roca | |
| Perforación de roca | LD120H |
| Herramientas de roca | T51 |
| Presión de funcionamiento | 100 - 190 bar |
| Tasa de percusión | 42-52Hz |
| Potencia de salida de percusión | 22 kW |
| Par de rotación máximo | 1 765 Nm |
| Lubricación de varillas roscadas | Aire / neblina de aceite |
| Limpieza de agujeros | Aire comprimido |
| Alimentación | |
| Tipo de alimentación | CF120 |
| Longitud total | 8000 mm |
| Desplazamiento de perforación de roca | 4510 mm |
| Longitud máx. de la varilla de arranque | 5485 mm |
| Fuerza de alimentación/extracción | 20 kN |
| Viajes de extensión de alimentación | 1 350 mm |
| Ángulo de oscilación de alimentación | -56º / +55º (-18º / +93º） |
| Ángulo de inclinación de alimentación | -6º / +108º |
| Cambiador de varillas | |
| Modelo de cambiador de varillas | RH120 |
| Número de tubos de perforación | 6+1 (51 mm) |
| Longitud de la tubería de perforación | 3 660 mm |
| Profundidad máxima del orificio | 24 m |
| Pluma, brazo | |
| Tipo de pluma | Telescópico |
| Carrera telescópica | 1000 mm |
| Altura del collar | ＋1.4 m |
| Orificios horizontales | A la derecha |
| Cabina | |
| Tipo de cabina | Ergo |
| Nivel de ruido en la cabina | ≤85 dB |
| Control | Taladrado, transporte, pluma y cambiador de varillas |
| Aire acondicionado | Estándar |
| Asiento | Multi-posición |
| Amortiguación de vibraciones | Estándar |
| Ventanas | Vidrio laminado tintado de seguridad, con limpiaparabrisas |
| Toma de fuerza | 12 VDC |
| Fuente de alimentación | |
| Tipo de motor | Cummins QSB6.7-C220 |
| Max. ángulos de inclinación | +/- 45º |
| Número de cilindros | 6 |
| Potencia del motor | 179kW / 2200 rpm |
| Tipo de transmisión | Caja de cambios |
| Bomba de aceite hidráulico | 2 émbolo variable / 2 engranajes |
| Tipo de compresor de tornillo | Enduro 25 |
| Desplazamiento de aire del compresor | 9.6 m³/min |
| Presión de trabajo | 4-10 bar |
| Filtros de aire | 2 |
| Tanque de combustible | 425L |
| Sistema hidráulico | |
| Conducción, pluma y perforación | Sistema de control de detección de carga |
| Refrigeración y recogida de polvo | Colector de polvo seco |
| Tasa de filtración | 10 μ |
| Capacidad de enfriamiento | hasta +45°C de temperatura ambiente |
| Tanque de aceite hidráulico | 300 L |
| Dispositivo de lubricación de vástago | SLU 14-1 |
| Sistema de control | |
| Tipo de sistema de control | Control hidráulico del piloto |
| Control de la pluma | Control hidráulico del piloto |
| Perforación | Control hidráulico del piloto |
| Cambiador de varillas | Control remoto eléctrico |
| Control de collar o cuello | Continuo |
| Control de choque | Control de presión (THC700) |
| Sistema anti-jamming | Hidráulico |
| Voltaje | 24 VDC |
| Colector de polvo | |
| Tipo de colector de polvo | DC120 |
| Capacidad | 23 m³/min |
| Elementos filtrantes/material | 12pzas/fibra |
| Superficie total del filtro | 13.4 m² |
| Portador /Carrier | |
| Ancho de la placa de la garra | 310 mm |
| Altura libre sobre el suelo | 430 mm |
| Ángulos de oscilación | +/- 10º |
| Fuerza de desplazamiento | 120 kN |
| Max. velocidad de desplazamiento | 3.3 km/h |
| Capacidad de escalada | 30 ° |
| Componentes estándar | |
| 1 pza de martillode perforación, hidráulico | LD120H |
| 1 pza de alimentación de cadena | CF120 |
| 1 pza de manipulador de varillas | RH120 |
| 1 pza de pluma | Telescópico ZB120 |
| 1 pza de paquete de energía impulsado por diésel | Bombas hidráulicas y compresor a bordo |
| 1 pza de sistema hidráulica | Sensible a la carga |
| 1 pza de control de sistema | THC700 |
| 1 pza de cabina de operador | F.O.P.S. y R.O.P.S. y AC |
| 1 pza de sistema de recolección de polvo | DC120, hidráulico, separador primario |
| 6 pzas de luces de trabajo | 4 delanteros; 2 posteriores |
| 1 set de documentos técnicos | Certificación, manual de operación y mantenimiento, lista de piezas, manual de garantía, bolsa de repuesto del motor |
| 1 set de herramientas | Herramientas comunes y clave |
| 1 set de piezas de repuesto | Filtros, juntas y fusibles para el primer mantenimiento |
| Herramientas de perforación | T51 (1 adaptador de vástago, 3 barras de perforación, 1 broca) |
| Accesorios opcionales | |
| Herramienta de nitrógeno para taladro de roca | |
| Cámara trasera | |
| GPS | |
| Dimensiones | |
| Ancho | 2550 mm |
| Altura | 3770 mm |
| Longitud | 11300 mm |
