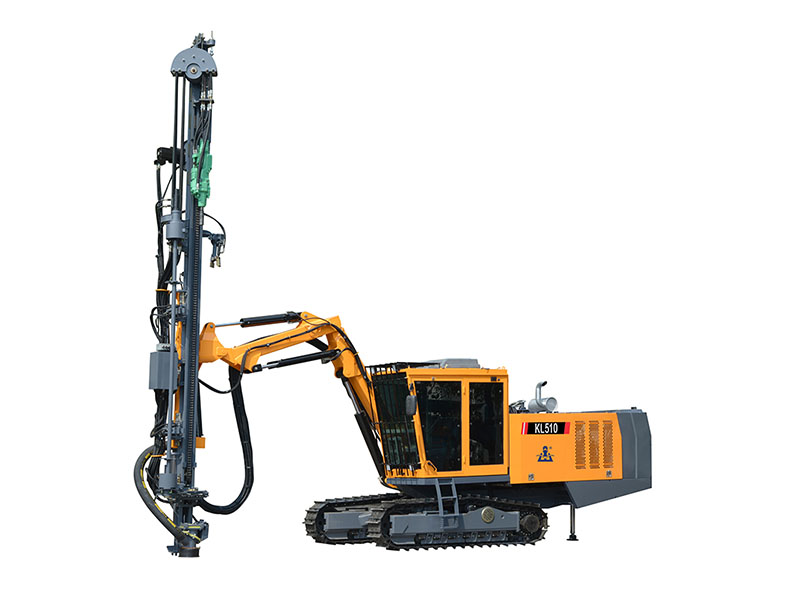

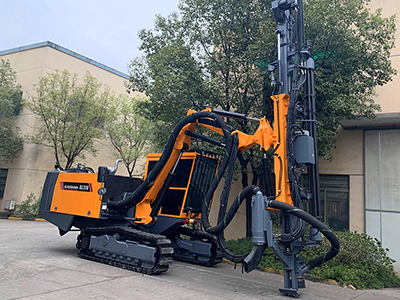

Perforadora con martillo en cabeza KL510
La perforadora con martillo en cabeza KL510 está diseñada para proyectos de minas y canteras a cielo abierto. Este dispositivo hidráulico posee una barra de perforación de 45/38mm de diámetro y permite la perforación de orificios verticales, inclinados, y horizontales de 64 a 115 mm de diámetro. La perforadora es apta para realizar excavaciones, cortes, canalizaciones, perforación de pilotes, y perforaciones de minería a cielo abierto.
Características
Todas las perforadoras con martillo en cabeza KL510 están equipadas con un potente taladro hidráulico de (24kW) conocido como rock drill importado de Europa. Debido a su potente par giratorio, fuerza de impacto, suficiente capacidad de enjuague de orificios y al sistema de control de última generación, puede perforar en condiciones de roca compleja.
Esta perforadora de superficie cuenta con un compresor de aire a tornillo bajo consumo.
Parámetros técnicos| Dimensiones y peso | ||
| Medidas de transporte (largo*ancho*alto) | 10500*2450*3200mm | |
| Peso | 16500kg | |
| Chasis y brazo de perforación articulado | ||
| Distancia al suelo | 430mm | |
| Ángulo de nivelación de las orugas | 10° arriba,10° abajo | |
| Velocidad de conducción | 0-3.5km/h | |
| Capacidad de ascenso en pendiente | 30° | |
| Fuerza de tracción | 120kN | |
| Perforadora de roca hidráulica | ||
| Modelo | HC95LQ | |
| Potencia de impacto | 24KW | |
| Presión de impacto | 180-200bar | |
| Frecuencia de impacto | 48-57HZ | |
| Torque máximo | 955Nm | |
| Presión máxima de rotación | 210bar | |
| Velocidad máxima de rotación | 150rpm | |
| Lubricación del husillo | Air/oil mist | |
| Consumo de aceite lubricante | 15drops/min | |
| Diámetro de perforación | 64-115mm | |
| Brazo de perforación, viga de propulsión y mecanismo de reemplazo de la barra de perforación | ||
| Elevación del brazo de perforación | 94° | |
| Giro del brazo de perforación | -18°/50° | |
| Elevación del brazo plegado | 120° | |
| Ángulo de giro de la barra | -93°/20°；-20°/94° | |
| Inclinación del carro | 120° | |
| Longitud de compensación | 1353mm | |
| Carrera de perforación de rocas | 4150mm | |
| Fuerza máxima de propulsión | 19KN | |
| Mecanismo de propulsión | Motor-cadena de rodillos | |
| Profundidad de perforación moderada | 25m | |
| Cantidad de barras de perforación | 6+1 | |
| Especificación de la varilla de perforación | T45X3660/T38X3660 | |
| Lubricación de la barra de perforación roscada | Bomba de lubricación neumática | |
| Unidad de potencia | ||
| Motor | QSC8.3-C240-30 Cummins | |
| Cantidad de cilindros | 6 | |
| Potencia de salida | 179KW/2200rpm | |
| Tipo de accionamiento | Salida frontal/trasera | |
| Bomba hidráulica | 2×bombas a pistón de desplazamiento variable+2×bombas de engranaje | |
| Compresor de aire a tornillo | Zhejiang Kaishan | |
| Capacidad del compresor de aire | 8.5m³/min | |
| Presión de aire | 10bar | |
| Tanque del combustible | 340L | |
| Sistema de control | ||
| Desplazamiento | Piloto hidráulico | |
| Brazo de perforación | Control directo hidráulico | |
| Perforación de la roca | Control por piloto (eléctrico/hidráulico) | |
| Control de apertura | Continuo | |
| Control de impacto | Control de la presión del choque | |
| Antibloqueo | Eléctrico/hidráulico | |
| Voltaje | 24V, DC | |
| Sistema hidráulico | ||
| Desplazamiento, perforación | Detección de carga | |
| Finura de filtro | 10µm | |
| Capacidad de refrigeración | Temperatura ambiente: +50° | |
| Tanque de aceite lubricante | 250L | |
| Sistema de recolección de polvo | ||
| Capacidad del colector de polvo y grado de succión | 20m³/min; 1000mm columna de agua | |
| Elemento/materia del filtro | 8/fibra | |
| Área de filtrado | 7m² | |
| Potencia del motor hidráulico | 7.5KW | |
| Cabina | ||
| Cabina de seguridad | Conforme a las normas FOPS y ROPS | |
| Nivel de ruido en el interior | Menor a 85dB(A) | |
| Funciones de control | Perforación, desplazamiento, movimiento de la barra de perforación y reemplazo de la barra de perforación | |
| Asiento | Ajustable | |
| Aire acondicionado | Temperatura estándar | |
| Entretenimiento | Radio+MP3 | |
