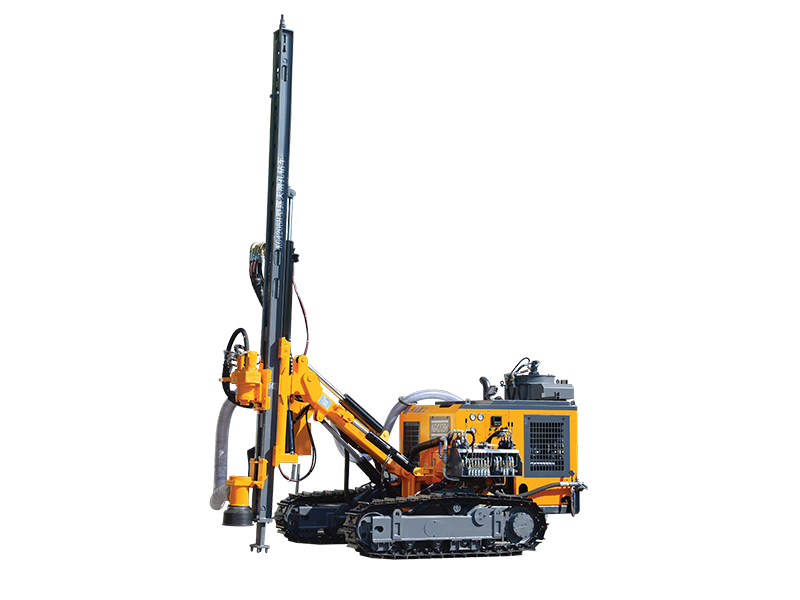

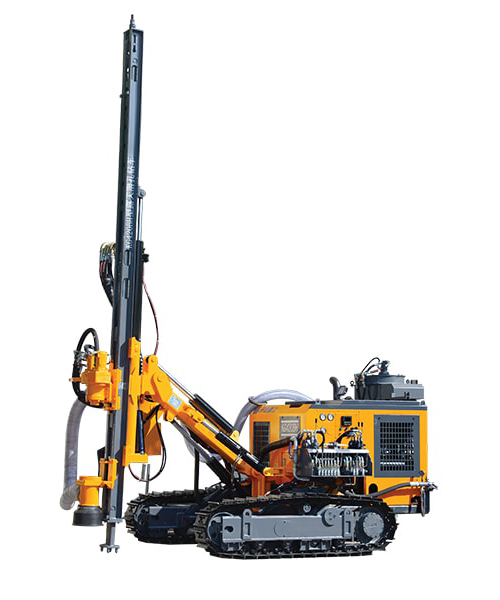

Perforadora DTH de superficie KG420B/KG420BH

Perforadora DTH de superficie KG420B/KG420BH
Comentariosс

Esta perforadora de superficie DTH es un modelo mejorado desarrollado para cumplir con las normas de emisiones de los motores diésel. Está equipada con un motor diésel de cuatro cilindros para uso no vial de la marca Yuchai, lo que garantiza el cumplimiento de dichas normas.

Características

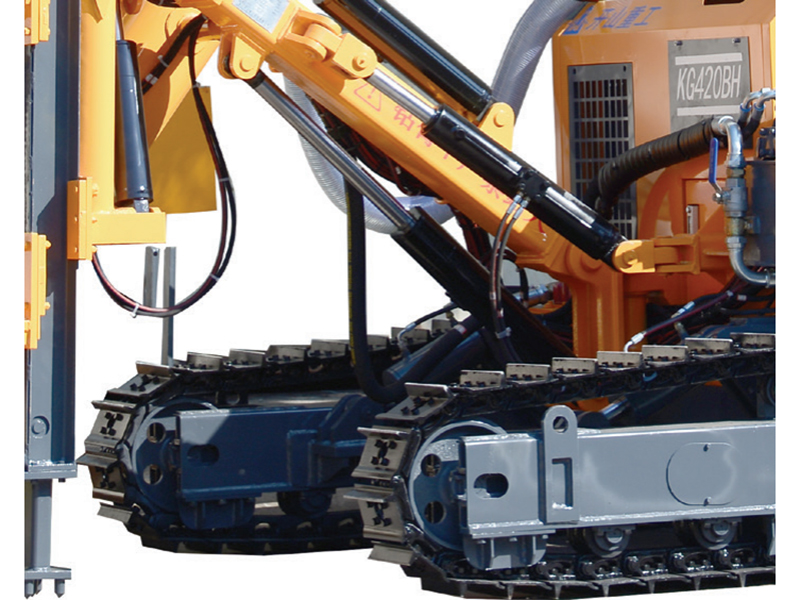

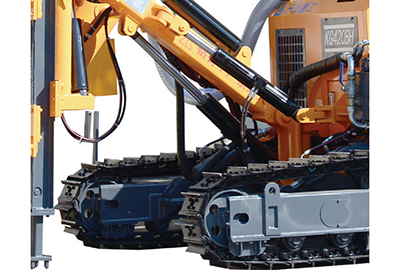

  • Incorpora un bastidor de orugas plegado reforzado y un tren de rodaje de alta resistencia, con función de nivelación de orugas y un motor de avance tipo émbolo para aumentar la presión de trabajo, el par de rotación y la velocidad de giro.
  • El cilindro y la cadena de elevación se han sobredimensionado para mejorar la capacidad de elevación y la fiabilidad operativa.
  • La carcasa está fabricada con placas estructurales plegadas reforzadas para aumentar su resistencia y rigidez.
  • Equipado con anillas de elevación para facilitar la carga, descarga e izamiento.

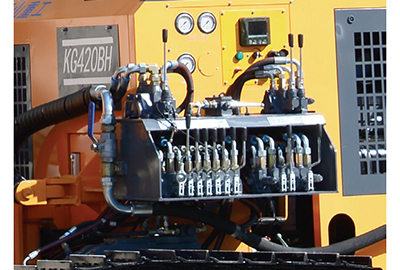

Otras características
  • Otras características
  • Otras características
  • Otras características
  • Otras características
  • Otras características
Parámetros técnicos
Modelo KG420B KG420BH
Peso 4150 kg 4350 kg
Dimensiones 5500×2250×2350 mm 5600×2450×2350 mm
Dureza de perforación f=6-20
Diámetro de perforación Ø90-130 mm
Profundidad de perforación económica 25m
Velocidad de rotación 0-140 rpm
Par de rotación máximo 2000 N·m
Fuerza de elevación 25 KN
Método de alimentación Cilindro hidráulico + cadena de hojas
Carrera de alimentación 3780 mm
Velocidad de desplazamiento 0-2.5 km/h
Capacidad de ascenso ≤30°
Distancia al suelo 280 mm
Ángulo de inclinación de la viga Abajo 135°, arriba 50°, total 185°
Ángulo de giro del carro Izquierda 100°, derecha 45°, total 145°
Ángulo de cabeceo de la pluma de perforación Abajo 50°, arriba 25°, total 75°
Ángulo de giro de la pluma de perforación Izquierda 44°, derecha 45°, total 89°
Ángulo de nivelación de la oruga ±10°
Carrera de compensación 900 mm
Motor Yuchai YC4DK80-T302 (58 kW/2200 rpm)
Martillo DTH 3", 4"
Varilla de perforación Ø64×3 m/Ø76×3 m
Consumo de aire 10-17m3/min
Altura máxima de perforación horizontal 2750 mm
Altura mínima de perforación horizontal 350 mm
Colector de polvo Configuración estándar: QZA-90 (8 elementos filtrantes)
Configuración alternativa: QZA-120 (12 elementos filtrantes)

Nota: Cuando el diámetro de perforación supere los 90mm (Ø), el colector de polvo deberá actualizarse en consecuencia.
