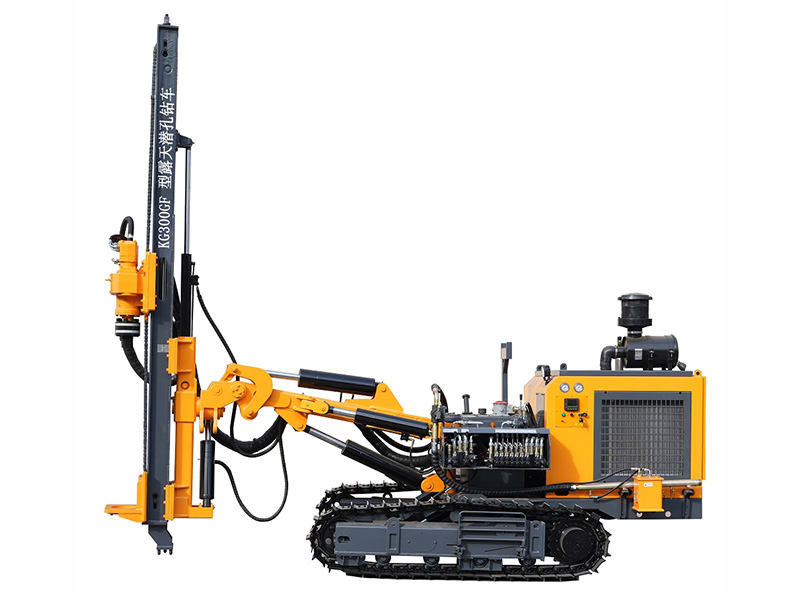

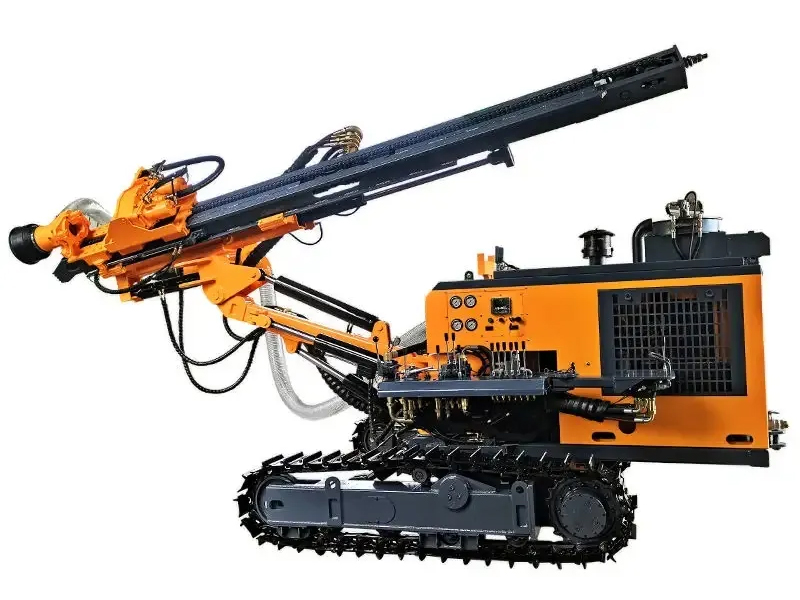

Perforadora KG300GF DTH para Fundaciones Fotovoltaicas

Perforadora KG300GF DTH para Fundaciones Fotovoltaicas
Comentarios

La perforadora DTH ha sido especialmente diseñada para perforar agujeros de pilotes en proyectos de estructuras fotovoltaicas. Está equipada con un motor de 73 kW y un filtro de aire altamente eficiente diseñado para entornos desérticos, lo que permite alcanzar un diámetro máximo de perforación de 305 mm. Su sistema hidráulico está compuesto por una bomba de alta presión fabricada en hierro fundido, orugas anchas reforzadas, un mecanismo de elevación con cadena de rodillos de 20A y un riel guía de acero de gran sección, lo que garantiza alta durabilidad y rendimiento, con un avance de alimentación de 2.6 metros por ciclo.

La cabeza rotativa cuenta con cuatro motores hidráulicos y una amplia relación de reducción, lo que le permite generar hasta 6000 Nm de par rotativo, lo que la hace especialmente adecuada para perforaciones de pilotes de gran diámetro. Entre las características opcionales, se incluye un cabrestante de 1 tonelada para levantar brocas, herramientas de impacto y otros equipos, facilitando así las tareas operativas. Además, se puede optar por un cabrestante de 8 toneladas, diseñado especialmente para trabajar en pendientes pronunciadas, proporcionando la tracción necesaria y garantizando la estabilidad durante la operación de la perforadora

Parámetros clave

Diámetro de perforación: Ø115-305mm
Distancia de alimentación: 2680mm
Motor: YC4DK100-T304 (73.5kW/2200r/min)

Configuraciones
    1. Perforadora KG300GF DTH para Fundaciones Fotovoltaicas
    2. Cabrestante opcional
      • Configuaciones opcionales del cabestrante :
        1. Cabrestante de 1 tonelada– Ideal para elevar brocas, herramientas de impacto y demás equipos.
        2. Cabrestante de 8 toneladas– Diseñado para usarse en pendientes pronunciadas, asegurando que la perforadora cuente con la tracción necesaria durante su operación.
    1. Perforadora KG300GF DTH para Fundaciones Fotovoltaicas
    2. Engranaje recto de alto módulo con una gran relación de reducción en la rotación.

      La perforadora está equipada con cuatro motores hidráulicos de rotación, ofrece hasta 12000 Nm de par de giro, lo que permite satisfacer los requisitos de construcción para perforaciones de pilotes de gran diámetro.

    1. Perforadora KG300GF DTH para Fundaciones Fotovoltaicas
    2. Plataforma de operación centralizada

      La consola centralizada tiene un diseño ordenado y práctico, permitiendo una evaluación clara e intuitiva del estado de la perforadora, con comandos de acción muy visibles que hacen que la operación sea fácil y accesible pael usuario.

    1. Perforadora KG300GF DTH para Fundaciones Fotovoltaicas
    2. Riel guía de acero de gran sección tipo caja.

      El riel guía de acero de gran sección tipo caja garantiza una resistencia suficiente, mientras que la cadena de elevación utiliza una cadena de rodillos 28A, permitiendo una longitud de avance de hasta 4 metros por ciclo.

Parámetros técnicos
Modelo KG300GF
Peso 6000kg
Dimensiones 6000×2260×2600mm
Dureza de perforación f=6-20
Diámetro de perforación del agujero Ø115-305mm
Velocidad de rotación 0-80r/min
Par de rotación 6000N·m
Fuerza de elevación 40000N
Método de alimentación oil cylinder-roller chain
Distancia de alimentación 2680mm
Velocidad de desplazamiento 0-3.0km/h
Capacidad de pendiente 30°
Despeje del suelo 325mm
Ángulo de inclinación del viga de alimentación 165°
Ángulo de giro de la viga de alimentación Izquierda 45°, derecha 45°, total 90°
Ángulo de inclinación de la pluma de perforación Abajo 50°, Arriba 25°, total 75°
Ángulo de giro de la pluma de perforación Izquierda 28.5°, derecha 36.5°, total 65°
Longitud de compensación de la viga 900mm
Presión de aire 1-2.4Mpa
Potencia YC4DK100-T304 (73.5kW/2200r/min)
Tubería de perforación Ø89×1500mm
Martillo de perforación 5”, 6”, 8”
Consumo de aire 15-35m³/min
Cabrestante para alimentación (opcional) 1T
Cabrestante para perforadora (opcional) 8T
