Martillo de fondo DTH de alta presión sin válvula de pie

Éste es un tipo de martillo de fondo de alta presión DTH sin válvula de pie, nuestro nuevo diseño. Es uno de los martillos de fondo DTH más avanzados del mundo.
Posee las siguientes ventajas:
Se desentenderá del inconveniente de las fracturas de las válvulas de pie, expansión y contracción.
Bajo consumo de energía y alta frecuencia de impacto. La velocidad de perforación es 15%-30% más alta que la del martillo de fondo de una válvula de pie.
Estructura simple, piezas confiables, larga vida útil, fácil y económico mantenimiento.
Bajo consume de aire y aceite. EL consume de aceite es cerca del 10% menor que el de una sola válvula.

Comentarios

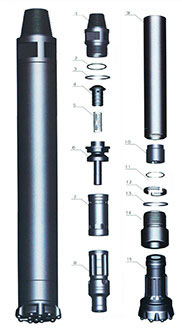

 Descripción KD35A KD45A KD45S KD55A KD55S KD65A KD75A KD85A
1. Union de tope 4.20 6.50 6.00 13.70 13.30 20.00 23.00 34.00
2. Junta tórica de unión de tope 0.01 0.01 0.01 0.015 0.015 0.02 0.015 0.015
3. Anillo de fuga






0.30
4. Válvula anti retorno 0.20 0.35 0.30 0.70 0.70 0.70 0.70 1.20
5. Muelle 0.02 0.05 0.05 0.10 0.10 0.10 0.10 0.10
6. Distribuidor de aire 0.80 1.50 1.30 2.00 1.90 3.50 4.50 6.00
7. Cilindro interno 1.30 1.50 1.90 2.80 2.70 4.20 6.50 6.50
8. Pistón 5.50 8.50 7.80 15.00 14.50 23.00 28.00 42.50
9. Cilindro externo 9.50 15.20 14.60 24.00 23.00 31.50 40.00 60.00
10. Mango guiado 1.00 1.30 1.20 2.60 2.50 6.50 7.50 5.30
11. Junta tórica del anillo de tope 0.05 0.01 0.01 0.01 0.01 0.01 0.01 0.01
12. Anillo de tope 0.15 0.30 0.20 0.50 0.50 0.60 0.80 1.20
13. Anillo de fuga






0.30
14. Portabrocas 1.90 3.40 3.40 6.50 6.20 6.00 8.00 17.50
15 Brocas 5.00 9.00 8.50 16.00 15.50 26.00 28.50 40.00
Datos técnicos
Modelo KD35A KD45A KD45S KD55A
Largo (sin broca) 888mm 1011mm 986mm 1110mm
Peso (sin broca) 25.00kg 43.20kg 37.00kg 69.00kg
Diámetro externo Φ82mm Φ99mm Φ92mm Φ125mm
Vástago de barreno IR3.5 COP44/DHD340 COP44/DHD340 COP54/DHD350R
Medida de perforación Φ90-Φ115mm Φ110-Φ135mm Φ105-Φ120mm Φ135-Φ155mm
Rosca de empalme API 2 3/8" Reg 1.0-1.5Mpa 25HZ 25-40r/min API 2 3/8" Reg 1.2-2.0Mpa 30HZ 22-35r/min API 2 3/8" Reg 1.2-2.0Mpa 30HZ 25-40r/min API 2 3/8" Reg API 31/2'' Reg API 2 /7/8'' Reg API 2 7/8'' IF
1.3-2.3Mpa
28HZ
20-35r/min
Presión de trabajo 1.0Mpa:3.8m³/min 1.0Mpa:6m³/min 1.8Mpa:8m³/min 1.0Mpa:7m³/min
Índice de presión a 17 Bar 1.5Mpa:7.5m³/min 1.8Mpa:10m³/min 2.4Mpa:13m³/min 1.8Mpa:14m³/min
Velocidad de rotación recomendada 2.4Mpa:15m³/min KD35A 2.4Mpa:19m³/min KD45A KD45S KD55A
Consumo de aire 888mm 1011mm 986mm 1110mm
25.00kg 43.20kg 37.00kg 69.00kg
Φ82mm Φ99mm
Model KD55S KD65A KD75A KD85A
Length (Without Bit) 1110mm 1238mm 1258mm 1359mm
Weight (Without Bit) 66.00kg 98.00kg 120.00kg 175.00kg
External Diameter Φ116mm Φ142mm Φ165mm Φ180mm/Φ185mm
Bit Shank COP54/DHD350R COP64/DHD360 COP64/DHD360 COP84/DHD380
Hole Range Φ127-Φ145mm Φ155-Φ203mm Φ175-Φ216mm Φ195-Φ254mm
Connection Thread API 2 3/8" Reg API 31/2'' Reg
API 2 /7/8'' Reg API 2 7/8'' IF 		API 3 1/2" Reg API 3 1/2" Reg API 4 1/2" Reg
Working Pressure 1.3-2.3Mpa 1.5-3.0Mpa 1.5-3.0Mpa 1.5-3.0Mpa
Impact Rate at 17 Bar 28HZ 25HZ 23HZ 22HZ
Recommended Rotation Speed 20-35r/min 20-30r/min 20-30r/min 15-25r/min
Air Consumption 1.0Mpa:7m³/min 1.0Mpa:9m³/min 1.0Mpa:11m³/min 1.0Mpa:12m³/min
1.8Mpa:13.5m³/min 1.8Mpa:18m³/min 1.8Mpa:20m³/min 1.8Mpa:22m³/min
2.4Mpa:18m³/min 2.4Mpa:26m³/min 2.4Mpa:28m³/min
Comentarios

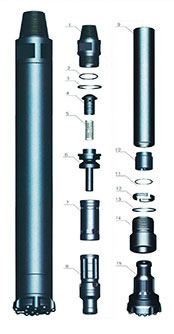

 Modelo KSD4A KSD5A KSD6A KSD8A
1. Union de tope 6.5 13.7 20 34
2. Junta tórica de unión de tope 0.1 0.015 0.015 0.015
3. Anillo de fuga


0.3
4. Válvula anti retorno 0.35 0.7 0.7 1.2
5. Muelle 0.05 0.1 0.1 0.1
6. Distribuidor de aire 1.5 2 3.5 6
7. Cilindro interno 2.1 2.8 4.2 6.5
8. Pistón 8.5 15 23 42.5
9. Cilindro externo 15.3 24 28 59
10. Mango guiado 1.3 2.6 2.5 6
11. Junta tórica del anillo de tope 0.005 0.01 0.01 0.01
12. Anillo de tope 0.2 0.5 0.5 1.2
13. Anillo de fuga


0.3
14. Porta brocas 4 7.5 7.5 16
15 Brocas 9.8 16 27 37
Datos técnicos
Modelo KSD4A KSD5A KSD6A HSD8A
Largo (sin broca) 1012mm 1090mm 1182mm 1330mm
Peso (sin broca) 40.00kg 70.00kg 90.00kg 174.00kg
Diámetro externo Φ99mm Φ125mm Φ146mm Φ180/Φ185mm
Vástago de barreno SD4 SD5 SD6 SD8
Medida de perforación Φ110-Φ135mm Φ155-Φ190mm Φ155-Φ203mm Φ195-Φ254mm
Rosca de empalme API 2 3/8" Reg API 2 3/8" Reg API 2 1/2" Reg API 2 7/8" Reg API 3 1/2" Reg API 4 1/2" Reg
Presión de trabajo 1.2-2.0Mpa 1.3-2.3Mpa 1.5-2.5Mpa 1.5-3.0Mpa
Índice de presión a 17 Bar 30HZ 28HZ 25HZ 22HZ
Velocidad de rotación recomendada 25-40r/min 20-35r/min 20-30r/min 15-25r/min
Consumo de aire 1.0Mpa:6m³/min 1.0Mpa:7m³/min 1.0Mpa:9m³/min 1.0Mpa:12m³/min
1.8Mpa:9m³/min 1.8Mpa:14m³/min 1.8Mpa:18m³/min 1.8Mpa:22m³/min
2.4Mpa:14m³/min 2.4Mpa:19m³/min 2.4Mpa:26m³/min 2.4Mpa:28m³/min
Comentarios

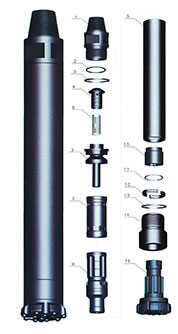

 Modelo KQL4A KQL5A KQL6A KQL8A
1. Union de tope 6.5 13.7 20 34
2. Junta tórica de unión de tope 0.1 0.015 0.015 0.015
3. Anillo de fuga


0.3
4. Válvula anti retorno 0.35 0.7 0.7 1.2
5. Muelle 0.05 0.1 0.1 0.1
6. Distribuidor de aire 1.5 2 3.5 6
7. Cilindro interno 2.1 2.7 4.2 6.5
8. Pistón 8.5 15 23 42.5
9. Cilindro externo 15.2 24 30 59
10. Mango guiado 1.8 3 4 6.3
11. Junta tórica del anillo de tope 0.005 0.01 0.01 0.01
12. Anillo de tope 0.2 0.4 0.6 1.4
13. Anillo de fuga


0.3
14. Porta brocas 3.2 4.5 5.5 13
15 Brocas 9 16 25 35
Datos técnicos
Modelo KQL4A KQL5A KQL6A KQL8A
Largo (sin broca) 1070mm 1090mm 1183mm 1330mm
Peso (sin broca) 40.00kg 67.00kg 92.00kg 171.00kg
Diámetro externo Φ99mm Φ125mm Φ146mm Φ180/Φ185mm
Vástago de barreno QL40 QL50 QL60 QL80
Medida de perforación Φ110-Φ135mm Φ135-Φ155mm Φ155-Φ203mm Φ195-Φ254mm
Rosca de empalme API 2 3/8" Reg API 2 3/8" Reg API 3 1/2" Reg API 2 7/8" Reg API 3 1/2" Reg API 4 1/2" Reg
Presión de trabajo 1.2-2.0Mpa 1.3-2.3Mpa 1.5-2.5Mpa 1.5-3.0Mpa
Índice de presión a 17 Bar 30HZ 28HZ 25HZ 22HZ
Velocidad de rotación recomendada 20-30r/min 20-35r/min 20-30r/min 15-25r/min
Consumo de aire 1.0Mpa:5m³/min 1.0Mpa:7m³/min 1.0Mpa:9m³/min 1.0Mpa:12m³/min
1.8Mpa:9m³/min 1.8Mpa:14m³/min 1.8Mpa:18m³/min 1.8Mpa:22m³/min
2.4Mpa:14m³/min 2.4Mpa:19m³/min 2.4Mpa:26m³/min 2.4Mpa:28m³/min
Comentarios

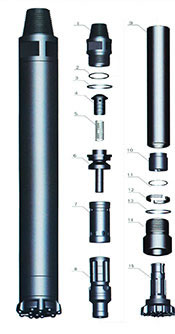

 Modelo KHM4A KHM5A KHM6A KHM8A
1. Union de tope 6.5 13.7 20 34
2. Junta tórica de unión de tope 0.1 0.015 0.015 0.015
3. Anillo de fuga


0.3
4. Válvula anti retorno 0.35 0.7 0.7 1.2
5. Muelle 0.05 0.1 0.1 0.1
6. Distribuidor de aire 1.5 2 3.5 6
7. Cilindro interno 2.1 2.8 4.2 6.5
8. Pistón 8.5 15 23 42.5
9. Cilindro externo 14.8 24 26 61
10. Mango guiado 1.8 2.6 4.8 5.3
11. Junta tórica del anillo de tope 0.005 0.01 0.01 0.01
12. Anillo de tope 0.3 0.7 0.8 1.5
13. Anillo de fuga


0.3
14. Porta brocas 3.8 6.5 4.2 17.3
15 Brocas 6.6 13.5 23 31
Datos técnicos
Modelo KHM4A KHM5A KHM6A KHM8A
Largo (sin broca) 1005mm 1110mm 1160mm 1338mm
Peso (sin broca) 40.00kg 68.50kg 90.00kg 176kg
Diámetro externo Φ99mm Φ126mm Φ142mmΦ144mm Φ146mmΦ148mm Φ180/Φ185mm
Vástago de barreno KHM4 KHM5 KHM6 KHM8
Medida de perforación Φ110-Φ135mm Φ155-Φ190mm Φ155-Φ203mm Φ195-Φ254mm
Rosca de empalme API 2 3/8" Reg API 2 3/8" Reg API 3 1/2" Reg API 2 7/8" Reg API 2 7/8" Reg API 3 1/2" Reg 2 7/8" IF API 4 1/2" Reg
Presión de trabajo 1.2-2.0Mpa 1.3-2.3Mpa 1.5-2.5Mpa 1.5-3.0Mpa
Índice de presión a 17 Bar 30HZ 28HZ 25HZ 22HZ
Velocidad de rotación recomendada 25-40r/min 20-35r/min 20-30r/min 15-25r/min
Consumo de aire 1.0Mpa:5m³/min 1.0Mpa:7m³/min 1.0Mpa:9m³/min 1.0Mpa:12m³/min
1.8Mpa:9m³/min 1.8Mpa:14m³/min 1.8Mpa:18m³/min 1.8Mpa:22m³/min
2.4Mpa:14m³/min 2.4Mpa:19m³/min 2.4Mpa:26m³/min 2.4Mpa:28m³/min
