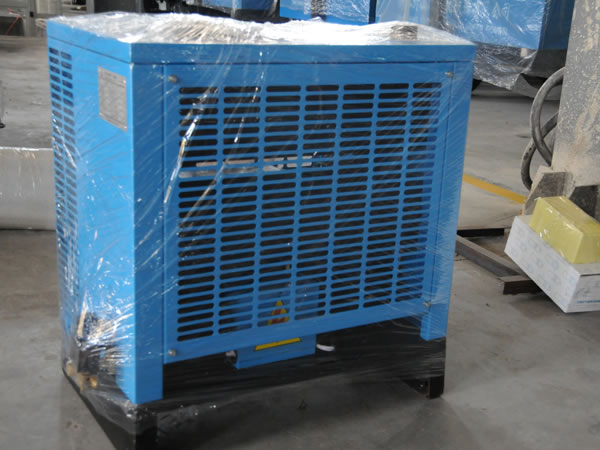

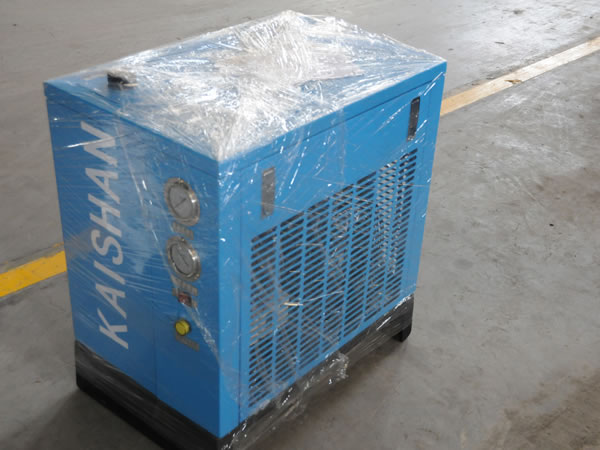

La línea de secadores de aire por refrigeración está compuesta por el refrigerador a temperatura ambiente y el refrigerador a altas temperaturas. Ambos productos tienen como función principal eliminar la humedad del aire en instalaciones con compresores. Los secadores de aire por refrigeración de KAISHAN han sido fabricados con componentes de alta calidad. A continuación se especifican las características de este producto.
Características
1. KAISHAN fabrica dos tipos de secadores: el secador de aire comprimido a temperatura ambiente en bastidor y el secador de aire comprimido a altas temperaturas en bastidor. Ambos modelos están fabricados con componentes procedentes de marcas de reconocido prestigio como las francesas PERFORMER y MANEUROP o las alemanas BITZER y COPERLAND. Este dispositivo destaca por la estabilidad de la rotación, bajo nivel de ruido, ahorro de energía y vida útil prolongada..
2. El condensador está instalado con una tubería roscada que presenta un coeficiente alto de transmisión térmica. El cilindro está disponible en acero inoxidable o en acero revestido en zinc, para evitar la contaminación del aire comprimido..
3. Los elementos de control del secador de aire por refrigeración proceden de marcas internacionales como la danesa KANFOSS o las estadounidenses SPORLAN y ALCO. Estos elementos de control regulan las funciones de ajuste y reducción de la expansión térmica a través de válvulas, regulación de energía a través de la válvula de desvío de gas caliente, la protección del aceite refrigerante a través de un separador y la regulación de altas/bajas presiones de refrigeración..
4. Para la separación entre el aire comprimido y la humedad se utiliza un dispositivo que combina una técnica de separación ciclónica con un separador de acero inoxidable para capturar la humedad. Además, este separador evita que el agua se vuelva a evaporar, por lo que en conjunto tiene un rendimiento excelente. En comparación con los separadores ciclónicos, este secador de aire por refrigeración consigue un resultado significativamente más eficiente y económico.
Secador de aire por refrigeración a temperatura ambiente (ventilación)
Temperatura de entrada de aire ≦ 45℃
Tipo de refrigeración: Ventilación
Temperatura ambiente ≦ 38℃
Punto de rocío a presión: 2-10℃
Presión de entrada: 0.96-1.0MPa
Pérdida de presión ≦ Presión de trabajo 5%
Secador de aire por refrigeración a temperatura ambiente (ventilación) | ||||||||
Modelo | Carga del caudal de aire | Tensión | Potencia de refrigeración | Potencia del motor del ventilador | Diámetro de la conexión de aire | Volumen de aire | P.N. | Dimensiones |
m³/min | V | HP | W | N, m³/h | Kg | mm | ||
KSAD-0.5SF | 0.65 | 220 | 1/4 | 1×55 | RC1/2" | 965 | 45 | 580×350×525 |
KSAD-1SF | 1.2 | 220 | 1/3 | 1×90 | RC1" | 1890 | 70 | 640×380×545 |
KSAD-2SF | 2.5 | 220 | 3/4 | 1×55 | RC1" | 965 | 110 | 650×430×670 |
KSAD-3SF | 3.6 | 220 | 1 | 1×150 | RC1" | 3110 | 130 | 850×450×670 |
KSAD-4.5SF | 5 | 220 | 1.5 | 1×240 | RC1½" | 5180 | 150 | 1000×490×700 |
KSAD-6SF | 6.8 | 220 | 2 | 2×150 | RC1½" | 6220 | 160 | 1050×550×740 |
KSAD-8SF | 8.5 | 220 | 2.5 | 2×195 | RP2" | 8470 | 200 | 1200×530×916 |
KSAD-10SF | 10.9 | 380 | 3 | 2×195 | RP2" | 8470 | 250 | 1320×530×916 |
KSAD-12SF | 12.8 | 380 | 3 | 2×195 | RP2" | 8470 | 300 | 1100×620×1426 |
KSAD-15SF | 16 | 380 | 3.5 | 2×195 | DN65 | 8470 | 320 | 1500×780×1666 |
KSAD-20SF | 22 | 380 | 4.2 | 2×190 | DN65 | 8470 | 420 | 1540×840×1610 |
KSAD-25SF | 26.8 | 380 | 5.3 | 2×250 | DN80 | 10560 | 550 | 1610×860×1870 |
KSAD-30SF | 32 | 380 | 6.7 | 2×250 | DN80 | 10560 | 650 | 1610×920×1860 |
KSAD-40SF | 43.5 | 380 | 8.3 | 3×250 | DN100 | 15640 | 750 | 260×960×1863 |
KSAD-50SF | 53 | 380 | 10 | 3×250 | DN100 | 18540 | 830 | 2240×960×1980 |
KSAD-60SF | 67 | 380 | 13.3 | 3×450 | DN125 | 18000 | 1020 | 2360×1060×1930 |
KSAD-80SF | 90 | 380 | 20 | 4×550 | DN125 | 40000 | 1300 | 2440×1490×1980 |
Secador de aire a altas temperaturas (ventilación)
Temperatura de entrada de aire ≦80℃
Tipo de refrigeración: Ventilación
Temperatura ambiente ≦38℃
Punto de rocío a presión: 2-10℃
Presión de entrada: 0.96-1.0MPa
Pérdida de presión ≦ Presión de trabajo 5%
Secador de aire a altas temperaturas (ventilación) | ||||||||
Modelo No. | Carga del caudal de aire | Tensión | Potencia de refrigeración | Potencia del motor del ventilador | Diámetro de la conexión de aire | Volumen de aire | P.N. | Dimensiones |
M³/min | V | HP | W | N, m³/h | Kg | mm | ||
KSAD-0.5HF | 0.65 | 220 | 1/4 | 1×55 | RC1/2" | 965 | 45 | 580×350×525 |
KSAD-1HF | 1.2 | 220 | 1/3 | 1×90 | RC1" | 1890 | 70 | 640×380×545 |
KSAD-2HF | 2.5 | 220 | 3/4 | 2×60 | RC1" | 1930 | 140 | 845×570×750 |
KSAD-3HF | 3.6 | 220 | 1 | 2×150 | RC1" | 6220 | 160 | 1020×500×760 |
KSAD-4.5HF | 5 | 220 | 1.5 | 4×90 | RC1½" | 7560 | 180 | 1000×500×960 |
KSAD-6HF | 6.8 | 220 | 2 | 4×150 | RC1½" | 12440 | 210 | 1100×640×1020 |
KSAD-8HF | 8.5 | 220 | 2.5 | 4×195 | RP2" | 16940 | 250 | 1200×350×1220 |
KSAD-10HF | 10.9 | 380 | 3 | 4×195 | RP2" | 16940 | 270 | 1300×650×1290 |
KSAD-12HF | 12.8 | 380 | 3 | 4×195 | RP2" | 16940 | 330 | 1440×1140×1290 |
KSAD-15HF | 16 | 380 | 3.5 | 4×195 | DN65 | 16940 | 360 | 1560×1160×1404 |
KSAD-20HF | 22 | 380 | 4.2 | 4×190 | DN65 | 16940 | 460 | 1640×1240×1583 |
KSAD-25HF | 26.8 | 380 | 5.3 | 4×250 | DN80 | 21120 | 600 | 1730×1310×1618 |
KSAD-30HF | 32 | 380 | 6.7 | 4×250 | DN80 | 21120 | 720 | 1810×1410×1688 |
KSAD-40HF | 43.5 | 380 | 8.3 | 6×250 | DN100 | 31680 | 870 | 2360×1460×2100 |
KSAD-50HF | 53 | 380 | 10 | 6×250 | DN100 | 31680 | 970 | 2360×1560×2000 |
KSAD-60HF | 67 | 380 | 13.3 | 7×460 | DN125 | 42000 | 1200 | 2460×1800×2160 |
KSAD-80HF | 90 | 380 | 20 | 8×550 | DN125 | 80000 | 1460 | 2540×1900×2200 |
